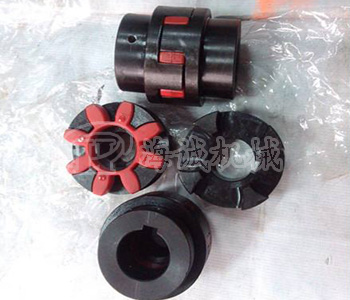

XL(LX)型彈性星型聯軸器 特點及應用場合：具有補償兩軸相對偏移、減振、緩沖性能,、徑向尺寸小,，結構簡單,、不用潤滑,、承載能力較高,，維護方使,、更換彈性元件需軸向移動,適用于聯接同軸線,，起動頻繁，正反轉變化,，中速,、中等轉矩傳動軸系和要求工作可靠性高的工作部位。不適用于重載,、低速及軸向尺寸受艱制,，更換彈性元件后兩軸對中困難的部位。 XL型--基本型；XLD型--擴大軸孔型,；
XL(LX)型彈性星型聯軸器的基本尺寸和參數(JB/T 10466-2004) mm
|
型號 |
公稱扭矩
N.m |
許用轉速
rpm |
軸孔直徑 d1,、d2 |
軸孔長度
L1、L2 |
L,。 |
D |
D1 D2 |
E |
S |
轉動慣量
kg.m2 |
重量
kg |
|
|
XL1 |
20 |
19000 |
6-19 |
25 |
66 |
40 |
32 |
16 |
2 |
0.00008 |
0.30 |
|
|
XL2 |
70 |
14000 |
8-24 |
30 |
78 |
55 |
40 |
18 |
2 |
0.0002 |
0.61 |
|
|
XL3 |
190 |
11800 |
10-28 |
35 |
90 |
65 |
48 |
20 |
2.5 |
0.0007 |
1.00 |
|
|
XL4 |
380 |
9500 |
12-38 |
45 |
114 |
80 |
66 |
24 |
3 |
0.002 |
2.08 |
|
|
XL5 |
530 |
8000 |
14-42 |
50 |
126 |
95 |
75 |
26 |
3 |
0.004 |
3.21 |
|
|
XL6 |
620 |
7100 |
15-48 |
56 |
140 |
105 |
85 |
28 |
3.5 |
0.006 |
4.41 |
|
|
XL7 |
750 |
6300 |
20-55 |
65 |
160 |
120 |
98 |
30 |
4 |
0.012 |
6.64 |
|
|
XL8 |
850 |
5600 |
22-65 |
75 |
185 |
135 |
115 |
35 |
4.5 |
0.025 |
10.13 |
|
|
XL9 |
1950 |
4750 |
30-75 |
85 |
210 |
160 |
135 |
40 |
5 |
0.054 |
16.03 |
|
|
XL10 |
4800 |
3750 |
40-90 |
100 |
245 |
200 |
160 |
45 |
5.5 |
0.139 |
27.50 |
|
|
XL11 |
6800 |
3350 |
50-100 |
110 |
270 |
225 |
180 |
50 |
6 |
0.245 |
38.50 |
|
|
XL12 |
8000 |
3000 |
60-110 |
120 |
295 |
255 |
200 |
50 |
6 |
0.435 |
54.0 |
|
|
XL13 |
10000 |
2650 |
60-125 |
140 |
340 |
290 |
230 |
60 |
7 |
0.85 |
81.8 |
|
|
XL14 |
14500 |
2380 |
60-140 |
155 |
375 |
320 |
255 |
65 |
7.5 |
1.4 |
109.7 |
|
|
XL15 |
20000 |
2000 |
80-160 |
175 |
425 |
370 |
290 |
75 |
9 |
2.72 |
162.7 |
|
|
XL16 |
23500 |
1800 |
85-180 |
195 |
475 |
420 |
325 |
85 |
10.5 |
4.95 |
230.8 |
